キッチン編 26 ビルトイン食洗機据え付け DIY父さんのリフォーム・リノベーション

✏️ 初回公開日：2017-02-11 ／ 🔄 リライト更新日：2026年5月8日

---

✏️ 2026年版 DIY父さんの補足：ビルトイン食洗機の据え付け詳細

ビルトイン食洗機の据え付けは、給水・排水・電源・開口加工の全てが絡む大がかりな作業です。DIY父さんも何回かに分けてじっくり進めました。^ ^

給水ホースの接続

食洗機への給水は「シンク下の止水栓から分岐」するのが一般的です。分岐金具（アングル止水栓用）を取り付け、食洗機付属の給水ホースを接続します。

接続のポイント：
・止水栓のサイズ（13mm or 20mm）を事前に確認
・分岐金具はメーカー純正を使うと確実
・ホース接続後は必ず水を流して漏れがないか確認
・ホースは折れ曲がらないように配索する

止水栓を閉めてから作業を開始するのは当然ですが、DIY父さんは必ずメインバルブ（水道メーター横）も閉めてから作業します。二重の安全対策です。m(_ _)m

排水ホースの接続

食洗機の排水はシンクの排水トラップに接続します。排水トラップに食洗機用の接続口（枝管）がある場合はそこへ接続。ない場合は食洗機用の排水トラップに交換します。

排水ホースは「高い位置を通してからシンク下に降ろす」のが逆流防止の基本です。食洗機の排水口より排水ホースが低い位置を通ると、排水が逆流することがあります。^ ^

食洗機のレベル調整

食洗機本体の水平出しが重要です。傾いた状態で設置すると：
・扉の開閉が重くなる（または軽すぎる）
・洗浄水が偏って洗い残しが出る
・振動・騒音が大きくなる

脚部のアジャスターで水平を出します。気泡水準器（水平器）を使って前後左右の水平を確認しながら調整しましょう。m(_ _)m

フロントパネルの取り付け

ビルトインタイプはキャビネットと一体感を出すためのフロントパネル（化粧板）を取り付けます。パネルはキャビネットのドアに合わせた材料を加工して取り付けるか、メーカー純正品を使います。

DIY父さんは既存キャビネットと似た色・質感の化粧板を用意してカットし、食洗機の扉に固定しました。見た目の統一感が出て満足度が高い仕上がりになりました。^ ^

試運転と最終確認

接続が完了したら試運転で確認：
①給水・排水の漏れがないか（扉を開けて内部も確認）
②各コースが正常に動作するか
③扉の開閉がスムーズか
④異音・振動が過大でないか
⑤排水が詰まらず流れるか（排水後にシンク下を確認）

試運転は必ず食器を入れずに空運転から始めます。問題なければ食器を入れて本運転確認。ここまで確認できれば食洗機の据え付け完了です。m(_ _)m

✏️ 初回公開日：2017-02-11 ／ 🔄 リライト更新日：2026年5月8日

---

✏️ 2026年版 DIY父さんの補足：ビルトイン食洗機の据え付け詳細

ビルトイン食洗機の据え付けは、給水・排水・電源・開口加工の全てが絡む大がかりな作業です。DIY父さんも何回かに分けてじっくり進めました。^ ^

給水ホースの接続

食洗機への給水は「シンク下の止水栓から分岐」するのが一般的です。分岐金具（アングル止水栓用）を取り付け、食洗機付属の給水ホースを接続します。

接続のポイント：
・止水栓のサイズ（13mm or 20mm）を事前に確認
・分岐金具はメーカー純正を使うと確実
・ホース接続後は必ず水を流して漏れがないか確認
・ホースは折れ曲がらないように配索する

止水栓を閉めてから作業を開始するのは当然ですが、DIY父さんは必ずメインバルブ（水道メーター横）も閉めてから作業します。二重の安全対策です。m(_ _)m

排水ホースの接続

食洗機の排水はシンクの排水トラップに接続します。排水トラップに食洗機用の接続口（枝管）がある場合はそこへ接続。ない場合は食洗機用の排水トラップに交換します。

排水ホースは「高い位置を通してからシンク下に降ろす」のが逆流防止の基本です。食洗機の排水口より排水ホースが低い位置を通ると、排水が逆流することがあります。^ ^

食洗機のレベル調整

食洗機本体の水平出しが重要です。傾いた状態で設置すると：
・扉の開閉が重くなる（または軽すぎる）
・洗浄水が偏って洗い残しが出る
・振動・騒音が大きくなる

脚部のアジャスターで水平を出します。気泡水準器（水平器）を使って前後左右の水平を確認しながら調整しましょう。m(_ _)m

フロントパネルの取り付け

ビルトインタイプはキャビネットと一体感を出すためのフロントパネル（化粧板）を取り付けます。パネルはキャビネットのドアに合わせた材料を加工して取り付けるか、メーカー純正品を使います。

DIY父さんは既存キャビネットと似た色・質感の化粧板を用意してカットし、食洗機の扉に固定しました。見た目の統一感が出て満足度が高い仕上がりになりました。^ ^

試運転と最終確認

接続が完了したら試運転で確認：
①給水・排水の漏れがないか（扉を開けて内部も確認）
②各コースが正常に動作するか
③扉の開閉がスムーズか
④異音・振動が過大でないか
⑤排水が詰まらず流れるか（排水後にシンク下を確認）

試運転は必ず食器を入れずに空運転から始めます。問題なければ食器を入れて本運転確認。ここまで確認できれば食洗機の据え付け完了です。m(_ _)m

こんにちは。DIY父さんです。^ ^

雪がすごいですね〜！？

寒過ぎます。:;(∩´﹏`∩);:

さてさて、先日、計画が頓挫仕掛けた工事申請です。

あれからクリアに向けて一生懸命動いています。

調べるうちに分かりました。

なんと!?Σ(￣。￣ﾉ)ﾉ

取引先が申請の邪魔をしていたのです。

詳しくは書けませんが、完全に営業妨害です！！

私利私欲のために常識を逸脱した行動です。

本来ならば、法的な対処を取った上に今後の取引は中止です。

しかし、今回はこの取引がうまくいかないと計画自体が流れてしまいます。（−＿−；）

なかなか納得できませんが、取引先にはそれなりに負担してもらって、計画を進めます。

負担してくれるかどうかは、DIY父さんと協力会社の担当者さん次第です。^^;

頑張りましょう！！٩( ‘ω’ )و

では、1Fキッチンのリフォーム・リノベーションの続編です。

今回のキッチンのサイズは、ビルトイン食洗機には不向きのようです。>_<

海外製においては、食洗機そのもののサイズが大き過ぎます。

日本製であってもメーカー推奨のスペースを確保するのは不可能なようです。

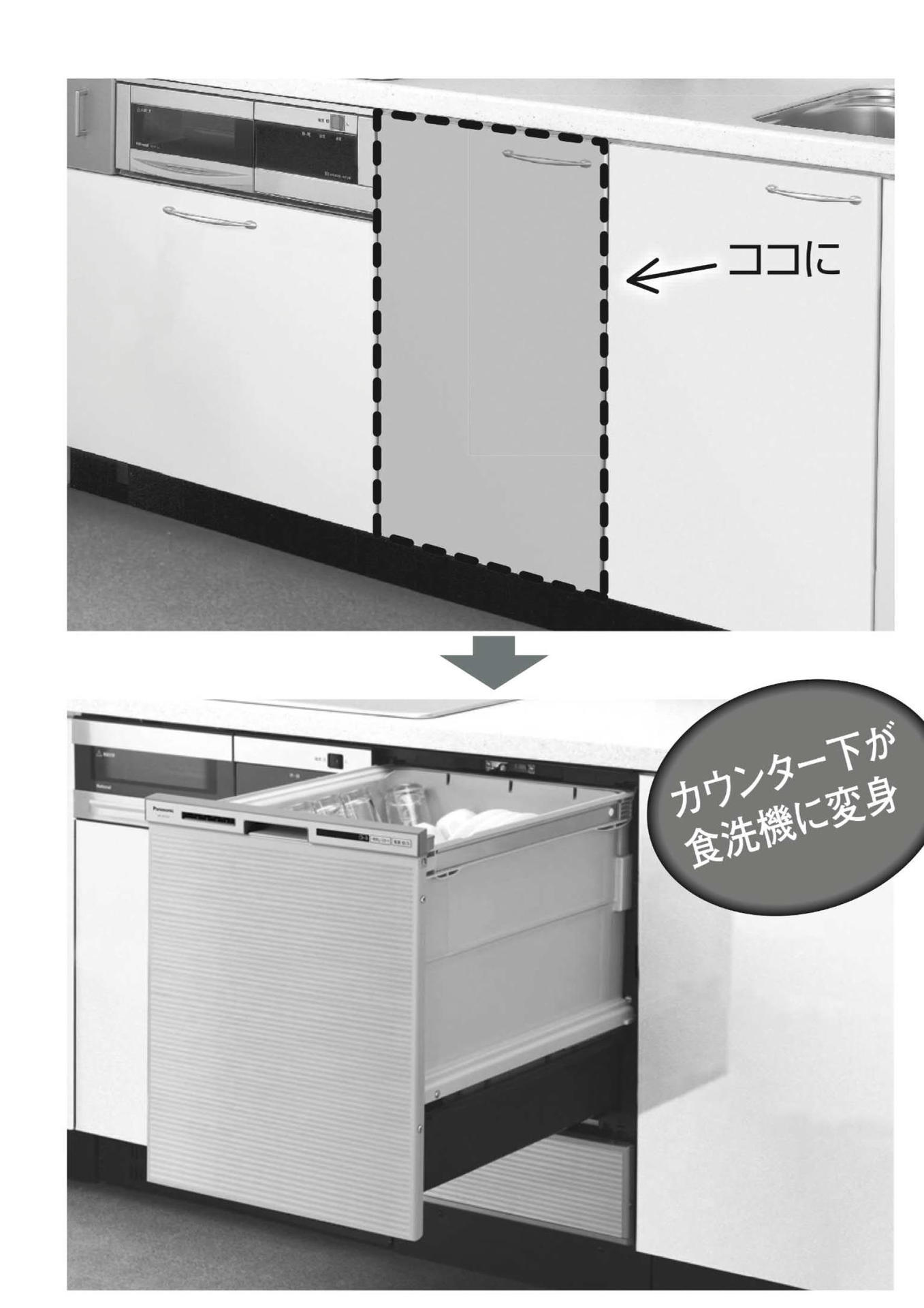

カウンター(天板)下に設置する場合です。

↑ イメージです。

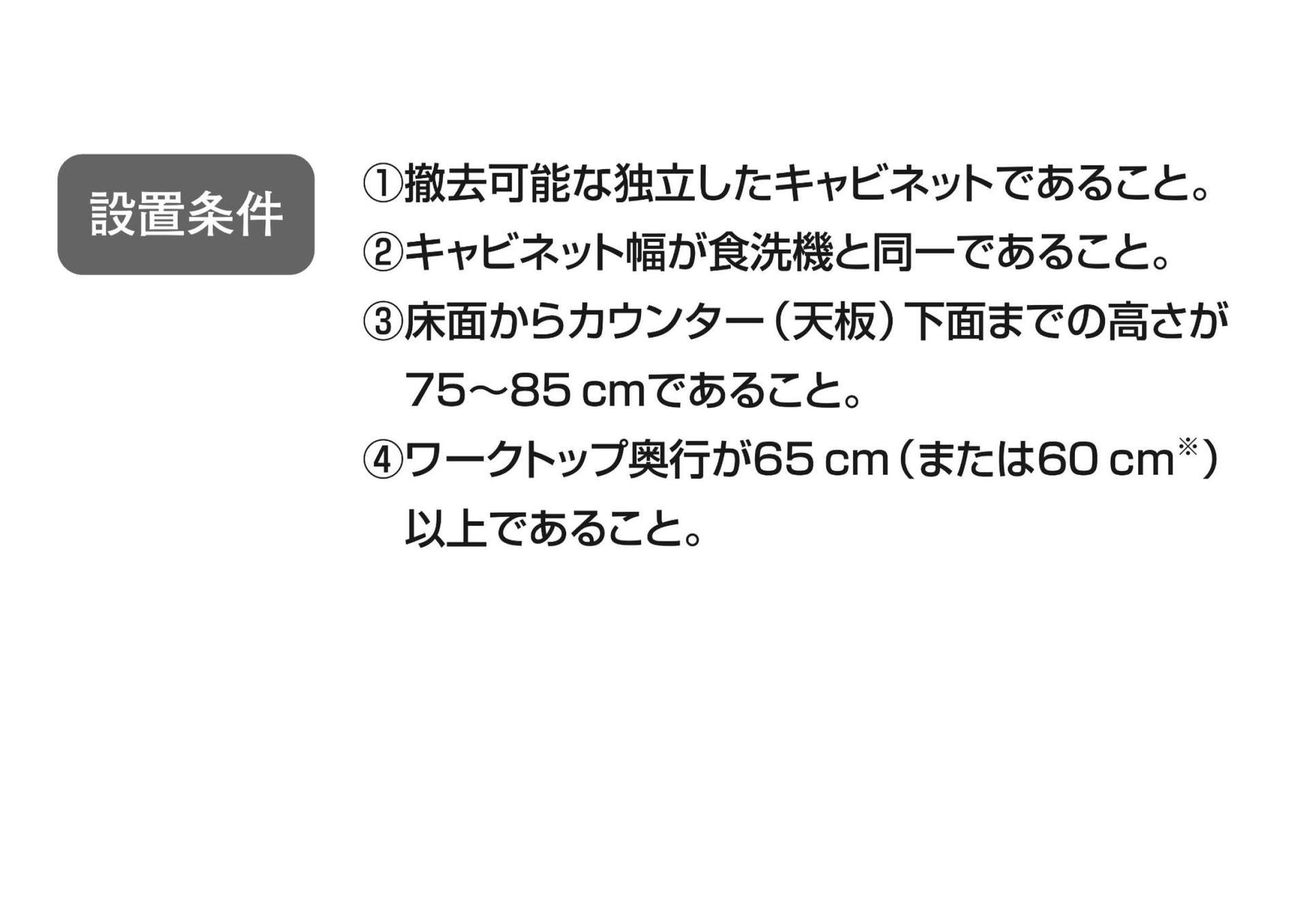

↑ 設置条件です。

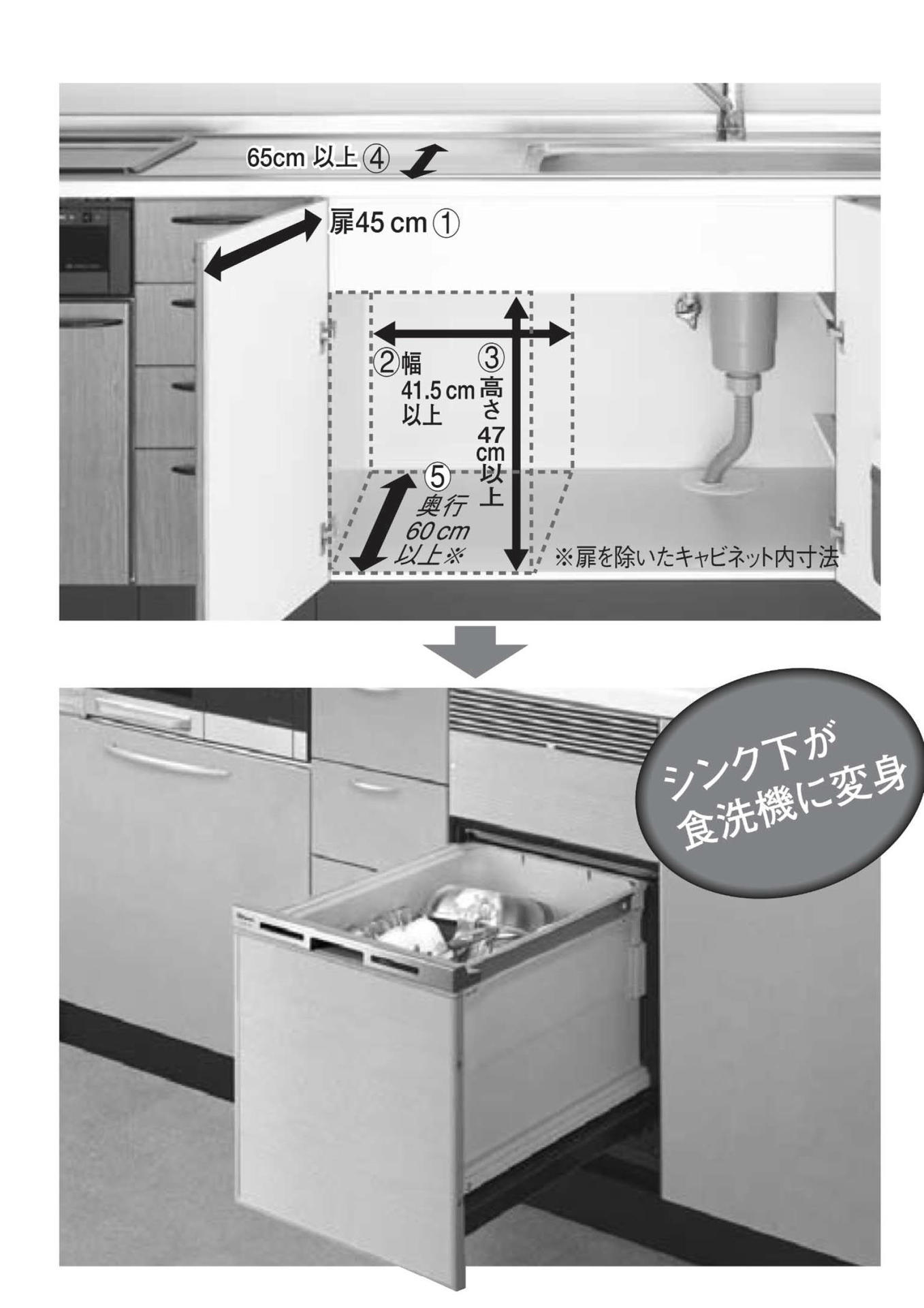

シンク下に設置する場合です。

↑ イメージです。

ちなみに、ビルトイン型と卓上型の特徴を比べてみます。

Google先生によると、

◇ビルトイン型

・設置条件

キッチンカウンターの下、シンクの下などのキャビネットを取り外して設置します。

収納スペースは少なくなりますが、カウンター上の洗いかごなどがなくなるため、見た目がすっきりします。

組み込み工事が必要なので持ち家など、改修OKな家庭向きです。

設置にはカウンターの奥行きや、幅など条件があります。

・使い勝手

カウンターから引き出して、上部から食器を入れることができるので、楽な姿勢で食器をセットできます！

深型タイプならフライパンや、大きな鍋なども簡単に入れられます。

・使用音

約37dBの低運転音。

ビルトイン型は、振動がキッチンカウンターに伝わりづらく、音が聞こえにくい場合が多いです。

・設置方法

大掛かりなリフォームでなければ設置できない印象のあるビルトイン型ですが、システムキッチンの収納スペースへ後付けできる場合がほどんどです。

設置は、給水管・排水管・電源工事が必要な場合がありますので、工事は専門業者にお任せすることをおすすめします。

・価格

本体は、およそ6万円〜14万円程度。

工事費込みでおよそ9万円〜18万円程度です。

◇卓上型

・設置条件

シンクの上、キッチンカウンターなどの上に据え置きします。

ビルトイン型に比べ、手軽に設置できるため、賃貸物件や、引っ越しが多い方など、取り外しの必要がある方に向いています。

蛇口から給水をするための分岐金具が必要です。

・使い勝手

シンクの上、カウンターの上に設置できるので立ったまま食器をセットできます。

向きや置き方によっては食器が入れにくかったり、大きな鍋を入れる場合は、入れ方に工夫が必要な場合もあります。

・使用音

約35dB～38dBの低騒音設計。

据置き型はカウンターなどの上に設置するため、振動がキッチン天板に伝わり、音が気になる方もいらっしゃるようです。

・設置方法

食洗機に水を給水するための「分岐水栓」の水栓への取付を含めて、自分で設置される方もいます。

・価格

本体はおよそ3万円〜7万円程度です。

このほか、分岐水栓が約5,000円〜1.5万円程度です。

だそうです。

やっぱりビルトイン型が、良いですよね〜^ ^
