✏️ 初回公開日：2017-02-15 ／ 🔄 リライト更新日：2026年5月8日
✏️ 2026年版 DIY父さんの補足：ビルトイン食洗機の据え付け詳細
ビルトイン食洗機の据え付けは、給水・排水・電源・開口加工の全てが絡む大がかりな作業です。DIY父さんも何回かに分けてじっくり進めました。^ ^
給水ホースの接続
食洗機への給水は「シンク下の止水栓から分岐」するのが一般的です。分岐金具（アングル止水栓用）を取り付け、食洗機付属の給水ホースを接続します。
接続のポイント：
・止水栓のサイズ（13mm or 20mm）を事前に確認
・分岐金具はメーカー純正を使うと確実
・ホース接続後は必ず水を流して漏れがないか確認
・ホースは折れ曲がらないように配索する
止水栓を閉めてから作業を開始するのは当然ですが、DIY父さんは必ずメインバルブ（水道メーター横）も閉めてから作業します。二重の安全対策です。m(_ _)m
排水ホースの接続
食洗機の排水はシンクの排水トラップに接続します。排水トラップに食洗機用の接続口（枝管）がある場合はそこへ接続。ない場合は食洗機用の排水トラップに交換します。
排水ホースは「高い位置を通してからシンク下に降ろす」のが逆流防止の基本です。食洗機の排水口より排水ホースが低い位置を通ると、排水が逆流することがあります。^ ^
食洗機のレベル調整
食洗機本体の水平出しが重要です。傾いた状態で設置すると：
・扉の開閉が重くなる（または軽すぎる）
・洗浄水が偏って洗い残しが出る
・振動・騒音が大きくなる
脚部のアジャスターで水平を出します。気泡水準器（水平器）を使って前後左右の水平を確認しながら調整しましょう。m(_ _)m
フロントパネルの取り付け
ビルトインタイプはキャビネットと一体感を出すためのフロントパネル（化粧板）を取り付けます。パネルはキャビネットのドアに合わせた材料を加工して取り付けるか、メーカー純正品を使います。
DIY父さんは既存キャビネットと似た色・質感の化粧板を用意してカットし、食洗機の扉に固定しました。見た目の統一感が出て満足度が高い仕上がりになりました。^ ^
試運転と最終確認
接続が完了したら試運転で確認：
①給水・排水の漏れがないか（扉を開けて内部も確認）
②各コースが正常に動作するか
③扉の開閉がスムーズか
④異音・振動が過大でないか
⑤排水が詰まらず流れるか（排水後にシンク下を確認）
試運転は必ず食器を入れずに空運転から始めます。問題なければ食器を入れて本運転確認。ここまで確認できれば食洗機の据え付け完了です。m(_ _)m
🍳 キッチンリフォームを検討している方へ
ショールームで実物を見てから決めると「思ってたのと違う」を防げます。無料で利用できるので活用しましょう。^ ^
✏️ 初回公開日：2017-02-15 ／ 🔄 リライト更新日：2026年5月8日
✏️ 2026年版 DIY父さんの補足：ビルトイン食洗機の据え付け詳細
ビルトイン食洗機の据え付けは、給水・排水・電源・開口加工の全てが絡む大がかりな作業です。DIY父さんも何回かに分けてじっくり進めました。^ ^
給水ホースの接続
食洗機への給水は「シンク下の止水栓から分岐」するのが一般的です。分岐金具（アングル止水栓用）を取り付け、食洗機付属の給水ホースを接続します。
接続のポイント：
・止水栓のサイズ（13mm or 20mm）を事前に確認
・分岐金具はメーカー純正を使うと確実
・ホース接続後は必ず水を流して漏れがないか確認
・ホースは折れ曲がらないように配索する
止水栓を閉めてから作業を開始するのは当然ですが、DIY父さんは必ずメインバルブ（水道メーター横）も閉めてから作業します。二重の安全対策です。m(_ _)m
排水ホースの接続
食洗機の排水はシンクの排水トラップに接続します。排水トラップに食洗機用の接続口（枝管）がある場合はそこへ接続。ない場合は食洗機用の排水トラップに交換します。
排水ホースは「高い位置を通してからシンク下に降ろす」のが逆流防止の基本です。食洗機の排水口より排水ホースが低い位置を通ると、排水が逆流することがあります。^ ^
食洗機のレベル調整
食洗機本体の水平出しが重要です。傾いた状態で設置すると：
・扉の開閉が重くなる（または軽すぎる）
・洗浄水が偏って洗い残しが出る
・振動・騒音が大きくなる
脚部のアジャスターで水平を出します。気泡水準器（水平器）を使って前後左右の水平を確認しながら調整しましょう。m(_ _)m
フロントパネルの取り付け
ビルトインタイプはキャビネットと一体感を出すためのフロントパネル（化粧板）を取り付けます。パネルはキャビネットのドアに合わせた材料を加工して取り付けるか、メーカー純正品を使います。
DIY父さんは既存キャビネットと似た色・質感の化粧板を用意してカットし、食洗機の扉に固定しました。見た目の統一感が出て満足度が高い仕上がりになりました。^ ^
試運転と最終確認
接続が完了したら試運転で確認：
①給水・排水の漏れがないか（扉を開けて内部も確認）
②各コースが正常に動作するか
③扉の開閉がスムーズか
④異音・振動が過大でないか
⑤排水が詰まらず流れるか（排水後にシンク下を確認）
試運転は必ず食器を入れずに空運転から始めます。問題なければ食器を入れて本運転確認。ここまで確認できれば食洗機の据え付け完了です。m(_ _)m
こんにちは。DIY父さんです。^ ^ 複数の計画が交錯しています。 とても順調とは言えず、調整作業に追われています。(>_<) うまく行く確証は、ありません。 ダメなら、すべてムダに終わります。 正直なところ、若干の疲れを感じていますが、すごく楽しいです！！(๑>◡<๑) 過ぎるくらい充実しています。 DIY父さんは、へこたれずに頑張ります！٩( ‘ω’ )و では、1Fキッチンのリフォーム・リノベーションの続編です。 食洗機のスペースが確保できそうです。^ ^ ただし、かなり際どい寸法関係です。 仮にパナソニックの食洗機を見てみます。 奥行き寸法は、どうでしょうか。

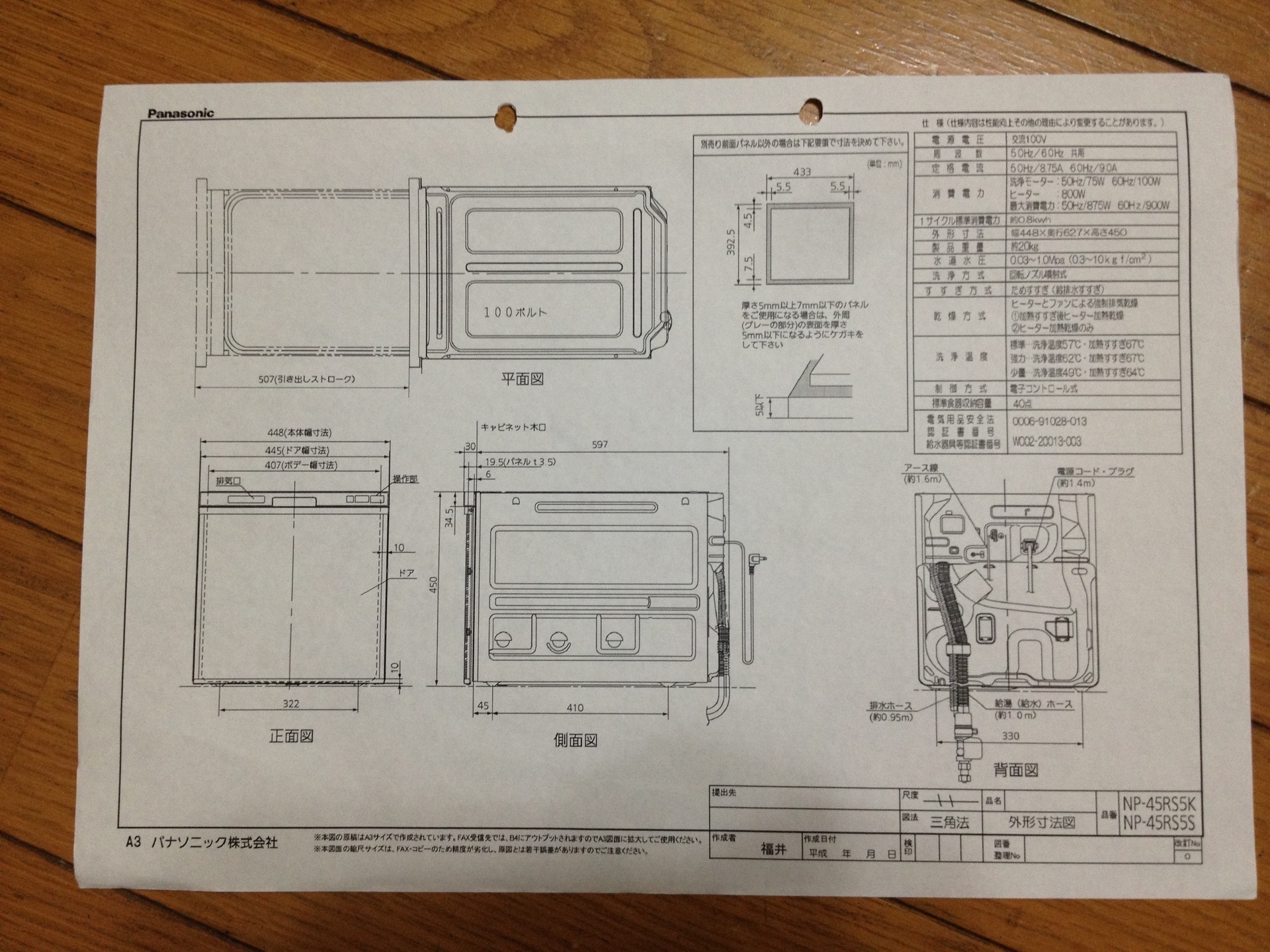

↑ パナソニックの食洗機です。
キャビネット木口から食洗機背面までの寸法は597mmです。
前面パネルからキャビネット木口までの寸法は30mmです。
足し算すると、奥行き全長は627mmです。
キッチン奥行き620mm 〈 食洗機全長627mm
Σ(‘◉⌓◉’)
オーバーしてんじゃん！？
と、一瞬思いましたが、冷静に考え直すと、
キャビネット木口までキッチンに入ればオーケーです。d(^_^o)
食洗機の設置後の背面スペースは620mm-597mm=23mmです。
23mmか・・・。σ^_^;
給排水のホースの取り回しができるんでしょうか。
必要最低限のスペースを割っている気がします。
まあ、やってみないとわかりませんね。^ ^
DIY父さんは、チャレンジします！！٩( ᐛ )و
ということで、機種決定です！
パナソニック製、NP-45RS5SAAを使います。

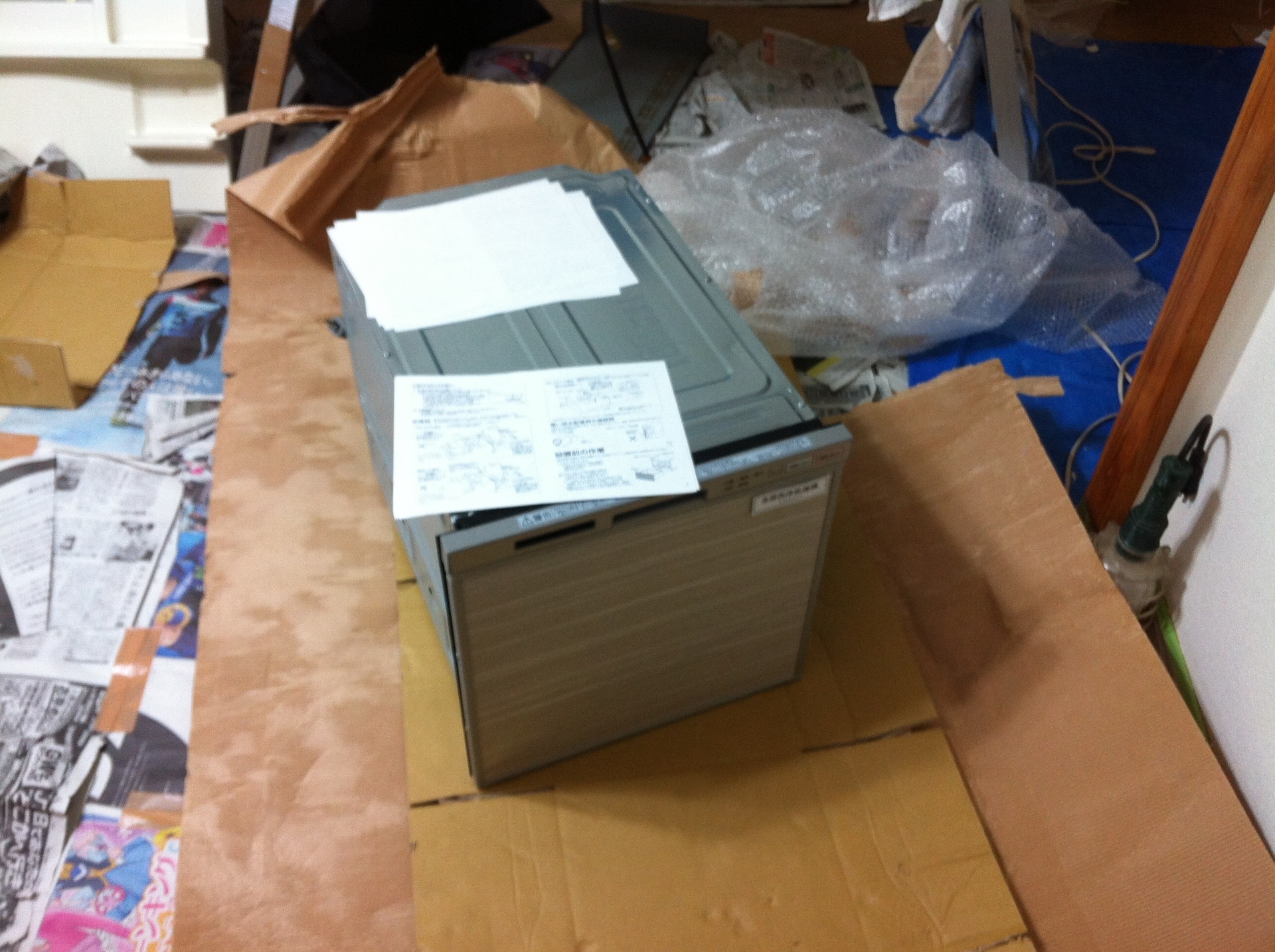

↑ 今回のビルトイン食洗機です。

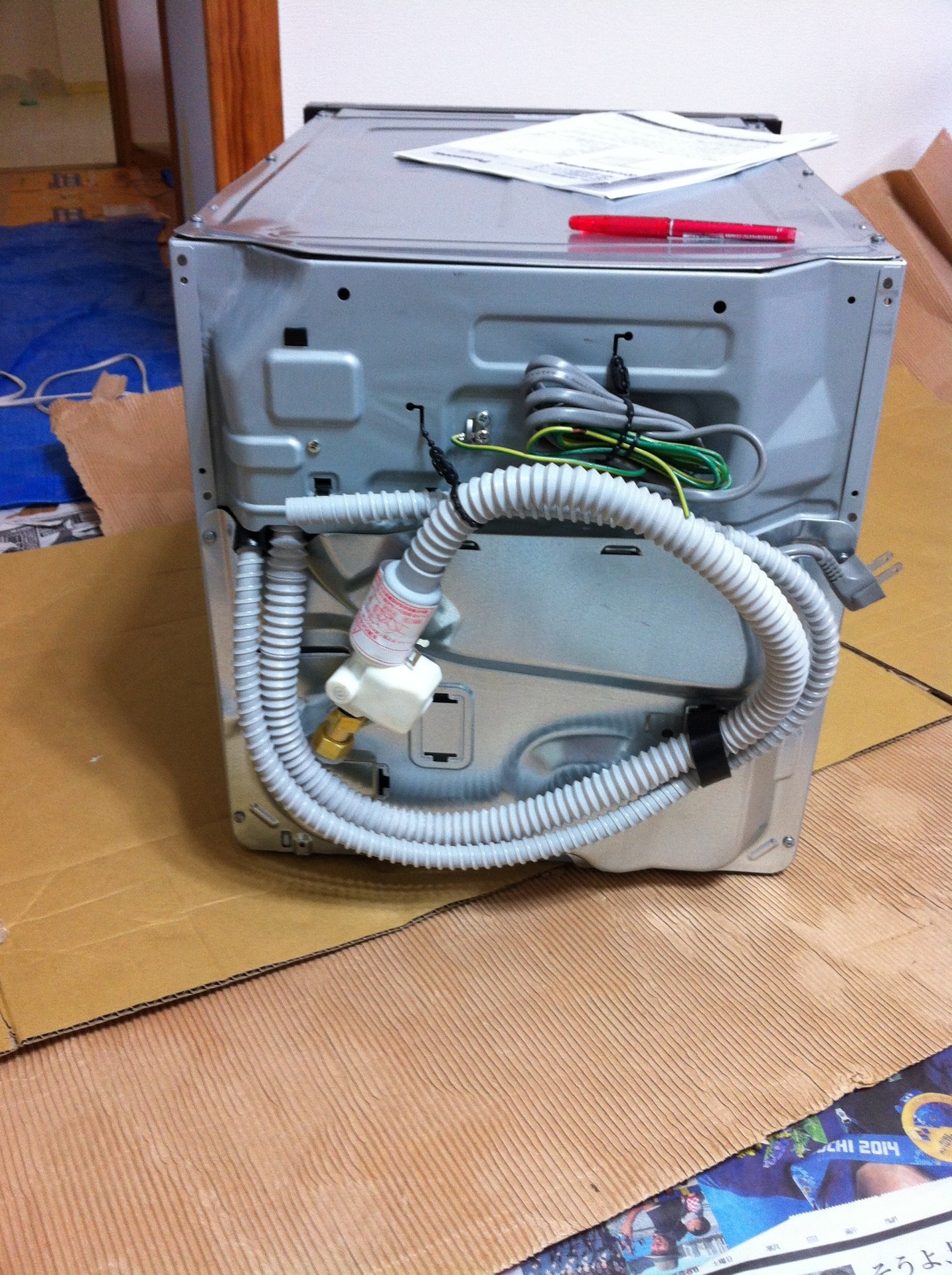

↑ 今回のビルトイン食洗機です。
ビルトイン食洗機の価格やスペックについては、
【DIY父さんの設備紹介 キッチン編】
にあります。
併せてご覧下さい。^ ^
では、今日はこの辺で(^^)／~~~
