✏️ 初回公開日：2017-07-27 ／ 🔄 リライト更新日：2026年5月8日
✏️ 2026年版 DIY父さんの補足：ウッドデッキ計画最終フェーズ〜施工準備
計画フェーズの後半。2018年まで計画が続きましたが、最終的な設計を確定させ施工準備が整います。骨格材を単管パイプに変更したのが大きな設計変更でした。^ ^
単管パイプを骨格材に採用した理由
当初アルミ角材を予定していた骨格を単管パイプ（Φ48.6mm）に変更しました。理由はコスト削減と入手容易性です。単管はホームセンターで安価に手に入り、クランプで自由に組み立てられます。
デメリットは錆びることですが、施工前に防錆塗装することで対応できます。構造強度も十分で、ウッドデッキの骨格として実績のある選択です。m(_ _)m
最終設計の確定仕様
DIY父さんが最終決定したウッドデッキ仕様：
・床材：セランガンバツ（ハードウッド）厚20mm×幅120mm
・骨格：単管パイプ＋クランプ
・床面サイズ：幅4.5m×奥行き2.4m
・屋根：ポリカ波板（パーゴラ構造）
・手すり・フェンス：セランガンバツ
・階段：2段設置
長い計画期間があったからこそ施工時のミスが少なかった。「急いで作って失敗する」より「じっくり計画して確実に作る」がDIY父さんのスタイルです。^ ^
材料発注のタイミング
ハードウッドは通販専門店から購入しますが、納期は1〜2週間かかることも。骨格が組み上がった頃に届くよう施工開始前に発注しておくのがベストです。m(_ _)m
🌳 ウッドデッキDIYを検討している方へ
ウッドデッキの材料は「木材の種類・サイズ・数量」をしっかり計画してから購入するのがコスト削減のコツです。^ ^
✏️ 初回公開日：2017-07-27 ／ 🔄 リライト更新日：2026年5月8日
✏️ 2026年版 DIY父さんの補足：ウッドデッキ計画最終フェーズ〜施工準備
計画フェーズの後半。2018年まで計画が続きましたが、最終的な設計を確定させ施工準備が整います。骨格材を単管パイプに変更したのが大きな設計変更でした。^ ^
単管パイプを骨格材に採用した理由
当初アルミ角材を予定していた骨格を単管パイプ（Φ48.6mm）に変更しました。理由はコスト削減と入手容易性です。単管はホームセンターで安価に手に入り、クランプで自由に組み立てられます。
デメリットは錆びることですが、施工前に防錆塗装することで対応できます。構造強度も十分で、ウッドデッキの骨格として実績のある選択です。m(_ _)m
最終設計の確定仕様
DIY父さんが最終決定したウッドデッキ仕様：
・床材：セランガンバツ（ハードウッド）厚20mm×幅120mm
・骨格：単管パイプ＋クランプ
・床面サイズ：幅4.5m×奥行き2.4m
・屋根：ポリカ波板（パーゴラ構造）
・手すり・フェンス：セランガンバツ
・階段：2段設置
長い計画期間があったからこそ施工時のミスが少なかった。「急いで作って失敗する」より「じっくり計画して確実に作る」がDIY父さんのスタイルです。^ ^
材料発注のタイミング
ハードウッドは通販専門店から購入しますが、納期は1〜2週間かかることも。骨格が組み上がった頃に届くよう施工開始前に発注しておくのがベストです。m(_ _)m
🌳 ウッドデッキDIYを検討している方へ
ウッドデッキの材料は「木材の種類・サイズ・数量」をしっかり計画してから購入するのがコスト削減のコツです。^ ^
こんにちは。DIY父さんです。^ ^
今日は腹筋20回3セットいきます！
久しぶり過ぎて、腹筋ってこんな感じでしたっけ？？(・・?)
って感じでしたが、初日クリアです！
いつまで続くのかなー（笑）
達成感を高めるためにもグラフを作ってみましょうかね。（＾Ｏ＾☆♪
では、エクステリアのリフォーム・リノベーションの続編です。
屋根材を受ける母屋を検討します。
部材は、SPF材の1×4です。
(19×89×6F)
普通なら、軒材かなにかの◻︎30mmくらいの材料を使うんでしょう。
しかし、DIY父さんは、極力垂木のスパンを飛ばしたいので1×4材を使います。

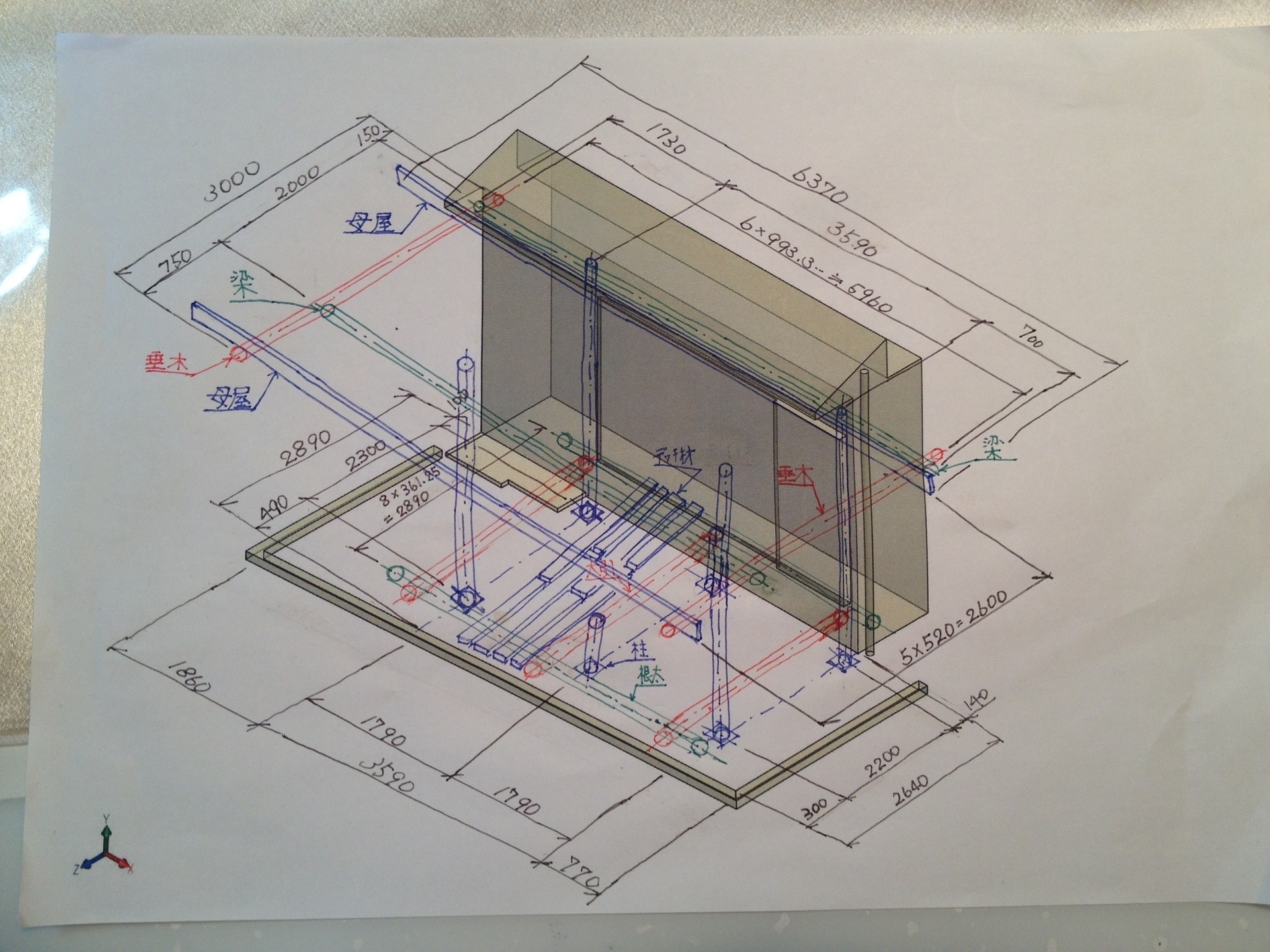

↑ 母屋です。
強度計算します。
SPF材は、以下の諸元とします。
(仮に甲種枠組材1級-曲げを使用します。)
長期許容応力は、8.14N/mm2
短期許容応力は、14.8N/mm2
縦弾性係数は、10,000N/mm2
荷重条件は、梁と同等です。
積雪荷重は、2,569N
母屋は、屋根材の波板の固定ピッチの制限から600mmピッチに配置します。
そうすると、6本ですね。
当分布荷重として、
ω=2,569/(5×994)=0.517N/mm
支点間距離は、垂木から垂木までの993.3mm≒994mmです。
断面係数は、Z=bh^2/6より
Z=18×89^2/6=23,763mm3
断面二次モーメントは、I=bh^3/12より
I=18×89^3/12=1,057,454
M=ωL^2/8より
M=0.517×994^2/8=63,852Nmm
σ=M/Zより
σ=63,852/23,763=2.69N/mm 〈 8.14N/mm2→OK
δ=5ωL^4/348EIより
δ=5×0.517×994^4/348×10^5×1,057,454=0.07mm 〈 3.3mm(1/300)→OK
応力も、たわみも許容値に入りました。^ ^
次は、柱です。
では、今日はこの辺で(^^)／~~~
